列车高清线阵图像检测系统（线阵）



一、概述

铁路货车装载状态高清图像检测系统是一种全新的铁路货车装载状态监测系统，它结合了计算机技术、数字网络传输技术、速度自动化控制技术及相机自动化曝光技术等，通过线阵扫描的方式获取高清晰的货车扫描图像。使货检员在远程监控中心就如亲临现场作业一样，对货车状态进行查看、分析，可逐步取代现场货检作业模式，大大减轻现场货检人员的工作量，提高了货检作业的安全性。极大提高了货检人员工作效率，并为货检平台提供了有效的高清晰图像依据。



铁路货车装载状态高清扫描系统将有效地提升整个货检安全的监控能力和工作效率，节省和简化工作流程，是货检作业机检设备中最具创新的方式，它为智能图像分析、对比的自动化提供了基础。



二、主要功能

1、提供列车两侧和顶部车况的高清晰扫描图像；

每节车厢单个图像文件，全景三侧图像同时显示，其图片的像素点可达到20 48× 15000 ，分辨率达到 2mm/ 点。

（ 1 ）可清晰看清车厢门窗的完好程度和平板车端板关闭状态；

（ 2 ）容易地识别篷布，顶盖及绳索的完整和捆绑状态。

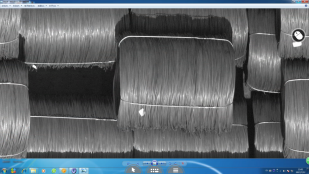

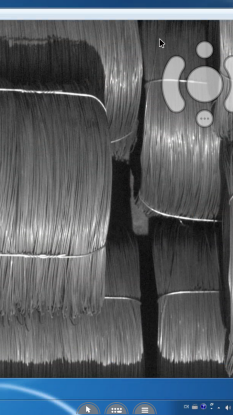

                              视图的一角                                                               局部放大图

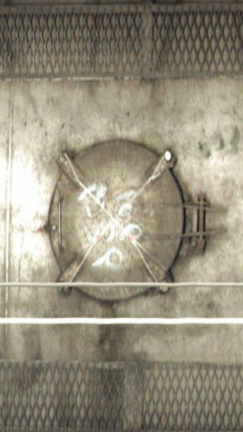

                                 罐车顶部视图                                                视图局部放大

2 、通过光端机实现前端相机和监控室之间远距离的图像传输和功能控制；

3 、在监控室通过高速采集卡采集视频信号，并做抓拍、压缩和存盘处理；

4 、自动实现高清图像数字化录像，并在作业岗点实现货车的实时慢放；

5 、查询回放时可提供一辆车三幅图片的图片集，能够对图像文件进行自由进行慢放、回放、定位播放、放大、缩小和平移处理；

6 、具备实时标注功能，用户可在实时播放或回放时在视频上进行实时标注并到处文件，可随时调看；

7 、可清晰看到端部的超限情况；

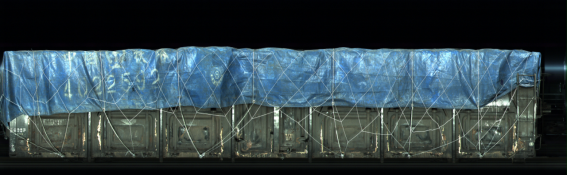

夜间车辆图片

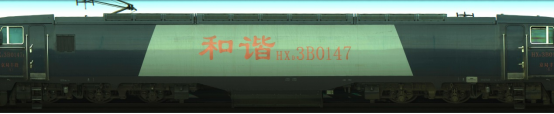

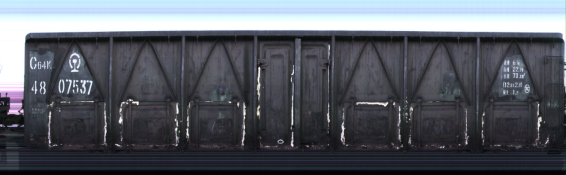

图 1 侧面图片

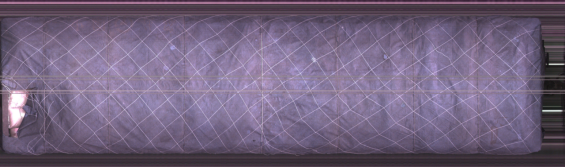

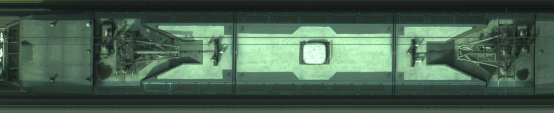

图 2 顶部图片
